CO(일산화탄소) 트랜스미터
[제품정보] 센서기기 > 가스센서
[GTX110] CO(일산화탄소) 트랜스미터
- 실시간 일산화탄소 감지 및 모니터링
- 높은 정밀도 및 장기 안정성
- 일산화 탄소 농도에 따른 3가지 색상의 LCD 백라이트
- FAN 및 알람제어를 위한 2-CH 릴레이 출력
- 아나로그 출력 1개 (4-20mA)
- RS485 출력
- 내부 온도센서 내장
- 습도측정 옵션 제공

spec

■ 특징
- 실시간 일산화탄소 감지 및 모니터링
- 높은 정밀도 및 장기 안정성
- 일산화 탄소 농도에 따른 3가지 색상의 LCD 백라이트(녹색, 노란색, 적색)
- FAN 및 알람제어를 위한 2-CH 릴레이 출력
- 아나로그 출력 1개 (4-20mA)
- RS485 출력
- 내부 온도센서 내장
- 습도측정 옵션 제공

■ 응용분야
- 가정 및 상업용 IAQ(Indoor Air Quality) 모니터링
- 실내 주차장 CO가스 모니터링 및 환기제어용
- 식당 및 주방의 가스오염 감지
- 차량내부 일산화탄소 감지
- 과일 및 채소 저장고

■ 사양
CO센서
 측정방식  전기화학식 센서
 측정범위   0~500ppm
 측정정밀도  ±1% F.S (@20℃, 50%RH)
 안정성  < ±2% / year
 예열시간  < 60sec

온도, 습도센서
 온도센서  NTC 5K
 온도측정 범위  -20~60℃
 온도측정 정밀도  ±1.0℃
 습도센서  정전용량식 센서
 습도측정 범위  0~100%RH
 습도측정 정밀도  ±5.0%RH

전기적 사양
 입력전원  24Vac/Vdc
 소비전력  max. 3W
 릴레이출력  무전원 2-CH 릴레이 출력 (3A, 230VAC/30VDC)
 아나로그 출력  4-20mA 1-CH
 통신출력  RS485 modbus RTU (19200, 8, N,1)
 단자대  9pin, 스크류터미널단자

사용환경
 동작온도  -20~60℃
 LCD디스플레이  녹색 : 정상상태
 노란색 : 1단계 경보
 적색 : 2단계 경보
 제품 사이즈  130*85*36.5mm(H*W*D)
 무게  190g
 하우징 재질  PC/ABS

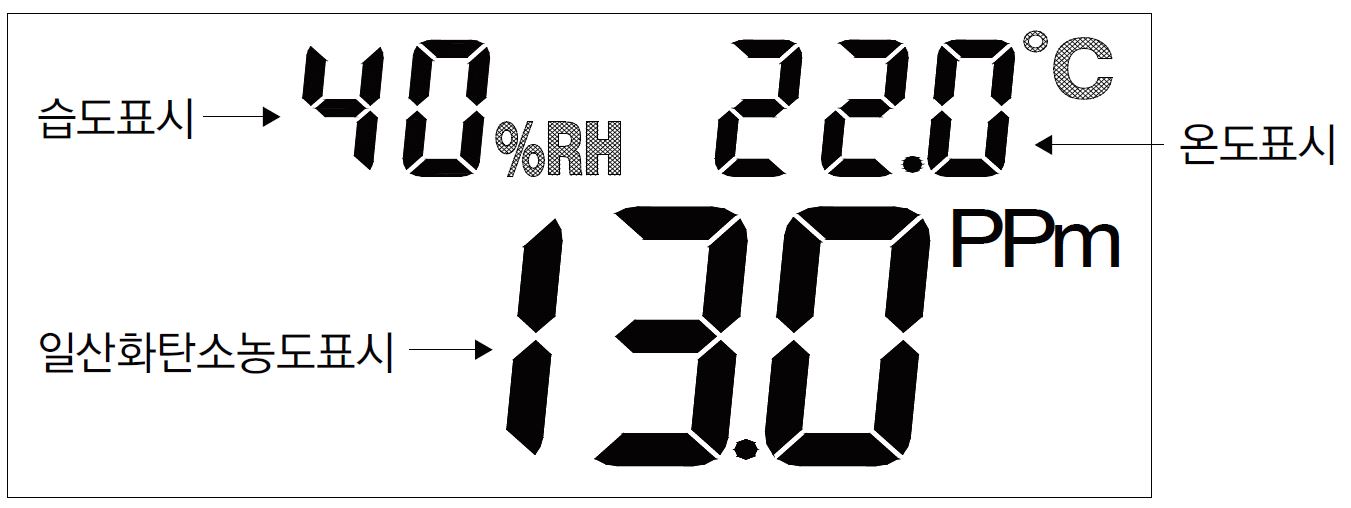

■ LCD 화면


■ 주문정보
GTX110 - 1. 센서종류 2. 출력사양 - 3. CO 측정범위
  S : CO + 온도측정 (default)
H : CO + 온도 + 습도 측정 (주문사양)
  C2A1R4 : 릴레이출력 2-CH + 아나로그 출력 1-CH + RS485 출력 (default)
  C2R4 : 릴레이출력 2-CH + RS485 출력 (주문사양)
    100P : 0-100ppm
    200P : 0-200ppm
    500P : 0-500ppm
(default)

■ 외형도


■ 결선도
전체보기
  • 브로슈어
  • 메뉴얼
  • 오더링가이드
  • 도면
  • 소프트웨어
  • 인증서(제품)
제품보기
번호 자료종류 자료명
1 메뉴얼 GTX110 사용자설명서
