[IMX200] 기울기 센서
- X축, Y축의 측정범위 : ±90°
- 높은 정확도 및 해상도
- 4-20mA 아날로그출력
- RS485 디지털출력
- 소형사이즈, IP67의 견고한 금속하우징
- 설치가 용이 : 4개의 마운팅 홀과 M12 커넥터
- 정적 및 동적 측정
- 낮은 온도 드리프트

spec

■ 특징

- X축, Y축의 측정범위 : ±90°

- 높은 정확도 및 해상도

- 4-20mA 아날로그출력

- RS485 디지털출력

- 소형사이즈, IP67의 견고한 금속하우징

- 설치가 용이 : 4개의 마운팅 홀과 M12 커넥터

- 정적 및 동적 측정

- 낮은 온도 드리프트


■ 적용분야

- 건설장비 및 특수차량

- 크레인 및 리프팅 기술

- 농업 및 임업 장비

- 태양열 에너지 및 태양광 발전공학

- 자동화시스템

- 의학기술

- 풍력 및 석유 수출 산업

- 위험진단 및 모니터링 시스템

■ 사양
Electrical specification

Input voltage (전원전압) 15...36 Vdc
Current consumption (소비전류) max. 60mA @24Vdc
Analog output (4-20mA) 채널수 : X,Y 2-CH
출력전류 : 4-20mA
분해능 : 1/65,000
Digital output (디지털 출력) RS485 modbus RTU
Operating temperature (동작온도) -40~80℃ (단, 결로가 없을 것)
Storage temperature (보관온도) -40~80℃
내전압 1,000VAC 50/60Hz 1min.
절연저항 100MΩ 이상 (500VDC)

Performance
Number of axis X,Y 2-axis
Measurement Range (측정범위) ±10°/±30°/±45°/±60°/±90°
Accuracy (정밀도) @25℃ ±0.1° (~±30°)
±0.3° (~±45°)
±0.5° (~±60°)
Resolution (분해능) 0.025°
Repeatability (반복특성) @25℃ 0.1°(~±30°)
Temperature coefficient (~±30°) 0.008°/K (-40~0℃)
0.005°/K (0~80℃)

Mechanical specification
Dimension (W x H x L) 46 X 20 X 63 mm
Protection (보호구조) IP67
Housing material (하우징 재질) Aluminum, Coated
Weight (무게) 120g
Connection (연결단자) M12 5-Pin
(4-20mA output or RS485 output)
M12 8-Pin
(4-20mA + RS485 output)


주문정보

IMX200 - -
Measuring range   10 : ±10°
30 : ±30°
45 : ±45°
60 : ±60°
90 : ±90°
Output   A1 : only 4-20mA output
  R4 : only RS485 output
  A1R4 : 4-20mA + RS485 output A1R4 : 4-20mA + RS485 output
Cable option     Nil : cable 포함하지 않음
    51 : M12 5-pin, cable 1m
    53 : M12 5-pin, cable 3m
    55 : M12 5-pin, cable 5m
    81 : M12 8-pin, cable 1m
    83 : M12 8-pin, cable 3m
    85 : M12 8-pin, cable 5m

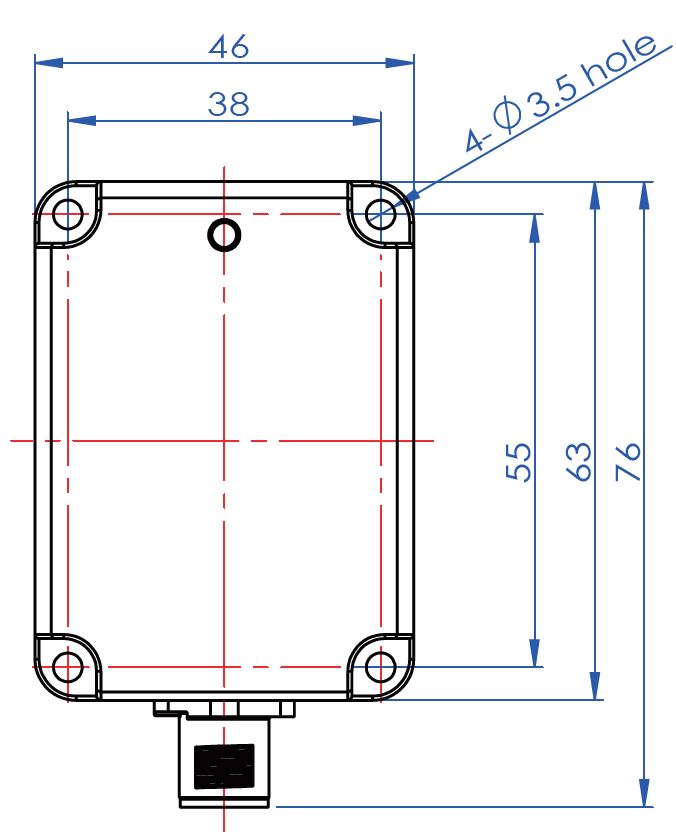

■ 외형치수


■ 결선도

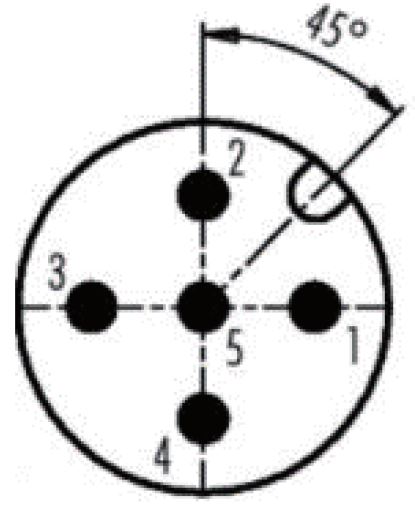

[IMX200-XXA1-XX 모델]

Pin Assignment Cable color
1 VDC Brown
2 Y1+(X-out) White
3 GND Blue
4 Y2+(Y-out) Black
5 Y_COM Grey

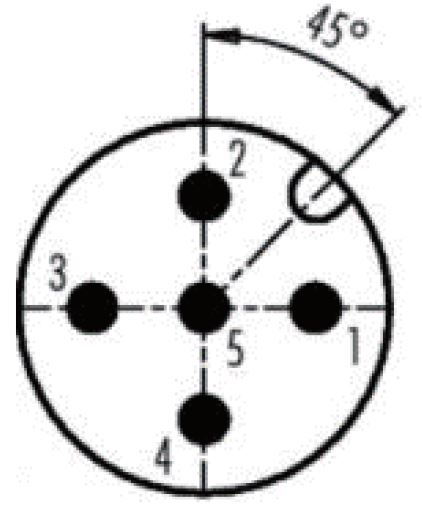

[IMX200-XXR4-XX 모델]
Pin Assignment Cable color
1 VDC Brown
2 TRX+ White
3 GND Blue
4 TRX+ Black
5 RS485 S.G Grey

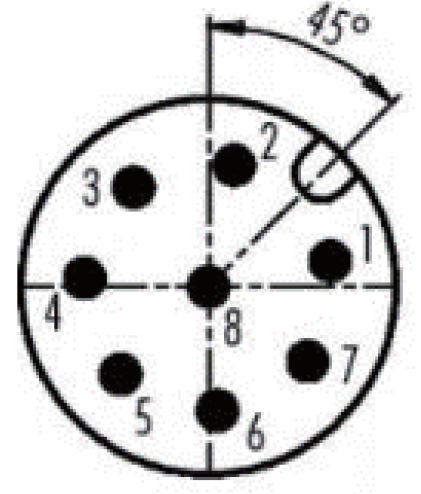

[IMX200-XXA1R4-XX 모델]
Pin Assignment Cable color
1 Y1(X-out) White
2 VDC Brown
3 Y2(Y-out) Green
4 Y_COM Yellow
5 RS485 S.G Grey
6 TRX- Pink
7 GND Blue
8 TRX+ Red
전체보기
  • 브로슈어
  • 메뉴얼
  • 오더링가이드
  • 도면
  • 소프트웨어
  • 인증서(제품)
제품보기
번호 자료종류 자료명
1 메뉴얼 IMX200 사용자설명서
