냉동공조

[EVC20] 전자식 팽창밸브 제어장치

- 모든 바이폴라 타입 팽창밸브 지원
- 다양한 냉매에 사용가능
- PID 알고리즘으로 정밀제어
- 슈퍼히트제어
- 핫가스바이패스량의 정밀제어 기능(온도, 압력제어)
- 리퀴드인젝션 기능 지원(온도, 압력제어)
- 수동,강제 오픈비율제어 동작모드
- RS485통신 기능

spec

 최신 세대의 전자식팽창밸브제어용 콘트롤러인 EVC20은 냉각시스템에서 다양한 기능으로 활용이 가능합니다.
초고속 CPU와 바이폴라전용 스텝모터드라이버가 내장되어 있고, 최대 2개의 RS485 통신기능과
추가 리모트디스플레이를 갖춘 EVC20, 성능과 안정성면에서 결코 뒤지지 않습니다.

 EVC20은 콘트롤러 모듈과 압력센서, 온도센서, 전자식팽창밸브로 구성되고 아주 정밀한 조절 기능을 갖추고 있어,
냉동(공조),히트펌프, 쇼케이스의 다양한 운전구성에 사용될 수 있습니다.

■ 두텍의 EVC20 특장점
스마트한 레일부착형 디자인
 바이폴라 타입의 전자식팽창밸브에 적용 가능
슈퍼히트(과열도) PID 정밀 제어
 핫가스바이패스 방식의 온도 PID 정밀 제어

 핫가스바이패스 방식의 압력 PID 정밀 제어
사용자가 설정한 개방비율 조절
비상용 밧데리를 적용하여 정전시 밸브 자동 닫힘 기능
다양한 냉매에 사용가능(R22, R134a, R404a, R407c, R410a, R717, R23)
 RS485통신 기능을 갖추고 있어 PC, 히트펌프 컨트롤러, DDC와 연결하여 최대 128개까지 감시와 제어 가능
 메인컨트롤러 이외에도 제어가 가능한 2개의 확장 디스플레이(cable 5m) 장착 가능

■ 두텍의 EVC20과 호환되는 전자식팽창밸브
 EVC20에 호환되는 전자식팽창밸브는 DANFOSS, ALCO, SPORLAN, CAREL 등
 거의 모든 밸브가 가능합니다.(바이폴라 타입은 모두 적용 가능)


■ 주요사양
• 전원사양 : AC24V +10%/-15%, 50/60Hz, 1A (밸브의 소비전력 포함)
• 제어방식 : PID 제어 알고리즘의 스텝모터 타입의 전자식팽창밸브 제어장치
                 과열도 자동 조절 모드, 수동 개방비율 조절모드
동작조건 : 온도 -10~50℃ (단, 결로가 없는 상태)
보관조건 : 온도 -20~60℃, 습도 90%RH이하
센서사양 : 압력센서(-0.5~4.5V:5V전원), 온도센서(PT1000Ω)

■ 주문정보
EVC20-00 : 기본사양
EVC20-R4 : 추가통신포트와 리모트디스플레이 연결기능 모델

■ 악세사리정보

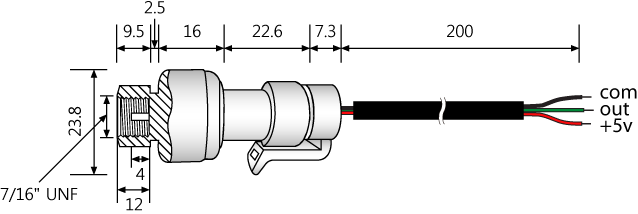

DP512-G7, -1~15bar: Retiometric 타입의 압력센서

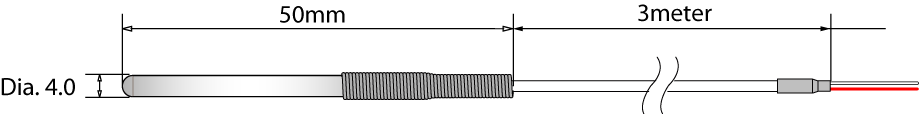

DPR-PT1K-4D50L*3M: 온도센서(PT1000Ω)


24069001: 전원공급트랜스포머(AC220V to  AC24V, 30VA)
24069002: 전원공급트랜스포머(AC110V to  AC24V, 30VA)
FX-JView-EVC20: 리모트 디스플레이 모듈
CPAD-EVC20: 리모트 한글/영문 LCD 디스플레이 모듈(출시예정)

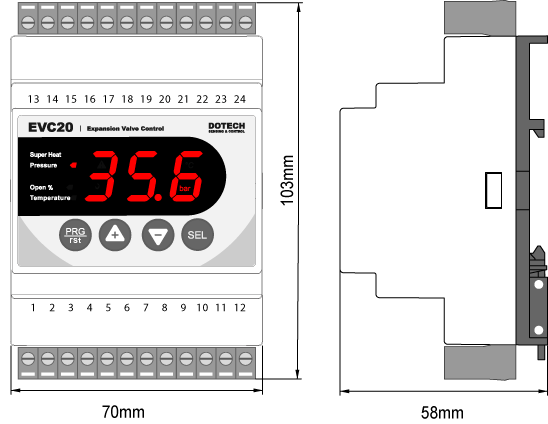

■ 치수도

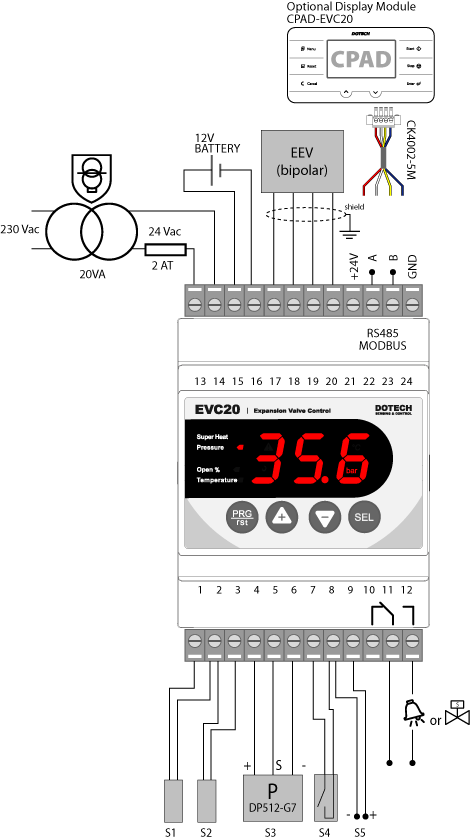

■ 계통도
