[FX32EV] 전자식팽창밸브 콘트롤러(PWM타입)

- 슈퍼히트 정밀제어용.
- PWM On/Off 타입 전자식팽창밸브용
(딱따구리타입의 밸브)
- 4~20mA타입의 전자식팽창밸브용
- RS485 통신내장(Modbus RTU)

spec

■ 특징
FX32EV는 두텍에서 제작한 독창적인 전자식팽창밸브제어용 콘트롤로서 심플한 디자인과
제어로직에 관해서는 최고 중에 최고입니다.
이 콘트롤러는 거의 모든 PWM방식의 전자식팽창밸브에 적용이 가능하며, 밸브의 전원전압은
AC100~240V 전원 입력 범위 모두를 지원합니다.
또한, 패널장착타입으로 제작되어 디스플레이 기능을 활용할 수 있습니다.
온도센서는 정밀급 PT1000Ω
타입을 채택하여 -100'C까지 측정할 수 있어
초저온측정이 가능한 장점을 가지고 있습니다.

■ 입력과 출력
- 팽창밸브on/off, 알람출력
- Pt1000Ω 온도센서1점
- 4~20mA압력센서입력1점(센서루프전원내장)

(1개의 흡입압력관을 가지는 시스템에서는 1개의 압력센서로 8개까지 연결가능합니다.)

■ 전원입력

- AC100 - 240V ~ , 50/60Hz (MAX 4VA), 스크류 볼트 단자대 사용


■ 필요한 제품구성

FX32EV: 1개
압력센서: 1개
온도센서: 1개


■ 주문정보
FX32EV – 00: 기본사양
FX32EV – R4: RS-485 통신모델 (통신기능, MODBUS RTU MODE) (※통신케이블기본제공)
FX32EV – A1: 4~20mA 타입의 전자식팽창밸브를 사용하거나, 압력전송출력기능 모델
FX32EV – R2: RS-232 통신모델 (통신기능, MODBUS RTU MODE) (※통신케이블기본제공)

DPR-PT1K-P3D50L*2M: 온도센서
DP506.930: 압력센서 -1~9bar, 4~20mA


■ 결선도

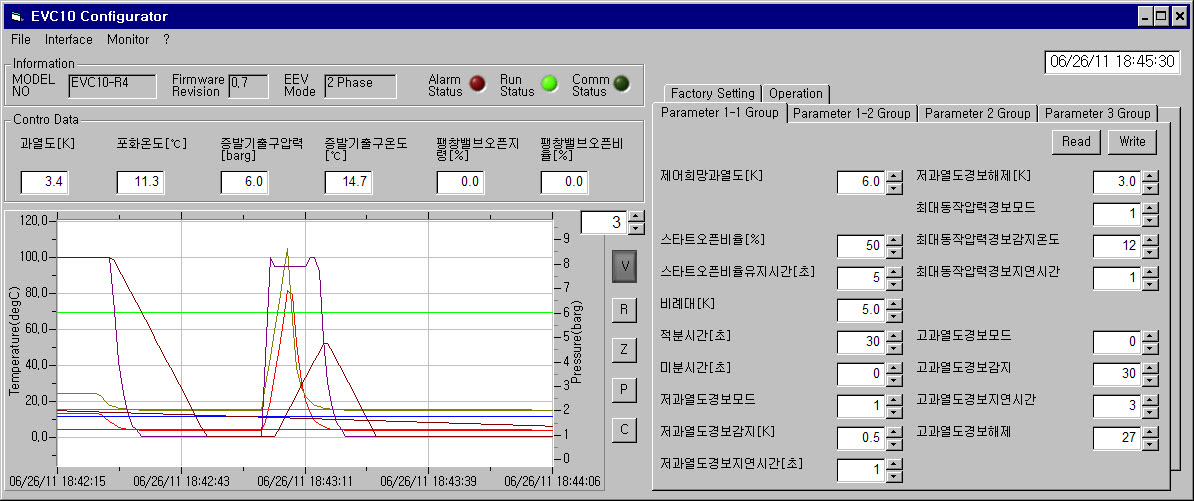

■ 파라메터 설정 프로그램 (모니터링 프로그램)

configurator software


■ FX32EV와 호환가능한 전자식팽창밸브
• AKV10 / Danfoss
• AKV15 / Danfoss
• AKV20 / Danfoss
• EX2 / Alco
• HP130 / Parker
• DS1120 / Parker
• 대부분의 ON/OFF식(딱따구리식) 전자식팽창밸브
