[HPX1000-A] 매립형 차압, 온도, 습도, 노점 일체형 트랜스미터

- 고해상도 그래픽 LCD, 정전용량식 터치버튼

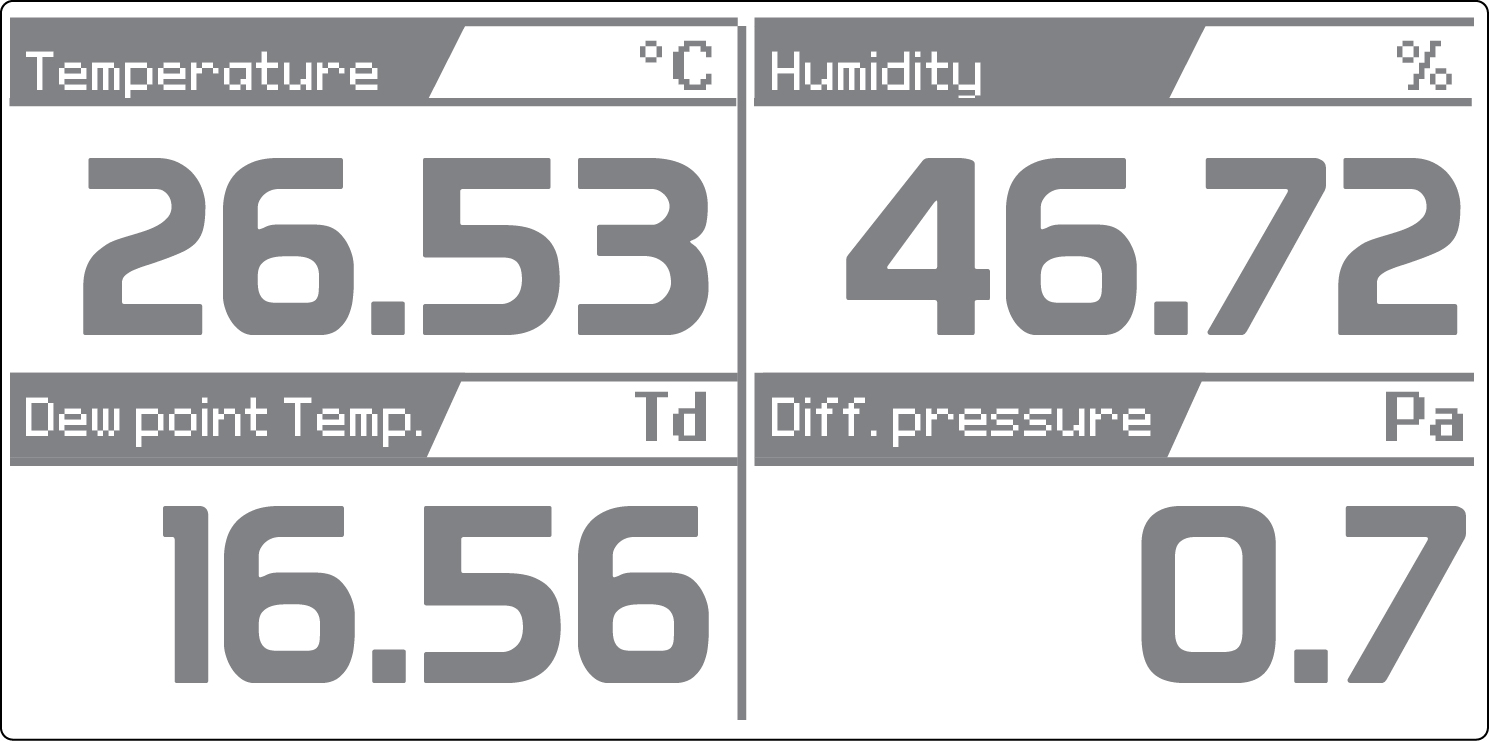

- 차압, 온도, 습도, 노점 4가지 측정값을 동시에 디스플레이
- 트렌드 데이터 그래프 표시기능
- 2-CH 디지털 알람출력
- 3-CH 4~20mA 아나로그 출력
- RS485 modbus RTU통신기능
- 세련된 감각의 SUS (Stainless Steel) 재질 전면 판넬

spec


■
특징
- 고해상도 그래픽 LCD, 정전용량식 터치버튼
- 차압, 온도, 습도, 노점 4가지 측정값을 동시에 디스플레이
- 트렌드 데이터 그래프 표시기능
- 2-CH 디지털 알람출력
- 3-CH 4~20mA 아나로그 출력
- RS485 modbus RTU통신기능
- 세련된 감각의 SUS (Stainless Steel) 재질 전면 판넬

차압
압력범위 ±25Pa, ±125Pa, ±500Pa
정밀도 ±3% of reading
영점 정밀도 ±0.1Pa(±25Pa, ±125Pa) / ±0.2Pa(± 500Pa)
반복성 0.5% of reading
신뢰성 < 0.1Pa/year
측정매개 Air, N₂, O₂
압력표시단위 Pa, mmHg, InH2O, mmAq(mmH2O), hPa, kPa, mbar

습도
측정범위 0 ~ 100%RH
정밀도 ±1.8%RH (0 ~ 80%RH)
반복성 ±0.2%RH
히스테리시스 < ±1%RH
응답시간 < 4sec
장기 드리프트 < 0.5%RH /Year

온도
측정범위 -10 ~ 60°C
정밀도 ±0.2°C (0 ~ 60°C)
반복성 ±0.1°C
응답시간 < 5sec
장기 드리프트 < 0.05°C/year

노점
측정범위 -40 ~ 60°C
정밀도 ±4°C (-10 ~ 20°C)

입출력사양
입력전원 24Vdc ±10%, 24Vac ±10%, 50/60Hz
소비전력 max. 120mA @24Vdc
릴레이 출력 2-CH, 5A, 250Vac
전류 출력 3-CH, Opto-isolation
디지털 출력 RS485, Galvanic-isolation (Modbus RTU protocol)
재질 SUS303 Hairline
화면 고해상도 MONO LCD / 정전용량식 터치버튼
동작온도 온도 -10 ~ 60°C, (단. 결로가 없는 상태)
보관온도 온도 -20 ~ 70°C, 습도 95%RH이하
외형치수 95(W)mm X 234(H)mm X 42(D)mm
보호등급 IP65 (전면 판넬)
제품무게 600g

■ 압력단위별 범위
단위 최소 최대
Pa -500.0 500.0
kPa -0.50 0.50
hPa -5.00 5.00
mmAq -50.98 50.98
mbar -5.00 5.00
inchH2O -2.00 2.00
mmHg -3.75 3.75

■ 주문정보
HPX1000- 상세정보
①센서종류 A   차압, 습도, 온도, 노점
D   차압
H   온도, 습도, 노점
②차압범위   0 온도, 습도, 노점 전용 모델
  1 -25 ~ 25 Pa
  2 -125 ~ 125 Pa
  3 -500 ~ 500 Pa

■ 액세서리(별도구매)
AX7241 : RS485 통신 컨버터 (RS 485 to USB converter)

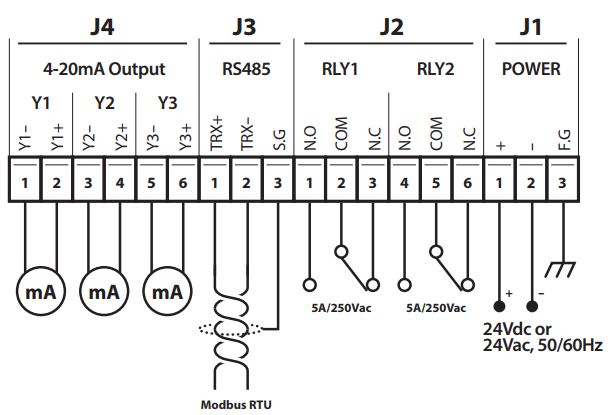

■ 외형치수 및 결선도
