매립형 차압 전용 트랜스미터
[DP1000] 매립형 차압 전용 트랜스미터
- 합리적인 가격과 컴펙트한 사이즈
- 매립 설치용 일체형 트랜스미터
- 4-Digit FND 디스플레이
- 정전 용량식 터치 버튼
- 1-CH 디지털 알람 출력
- 1-CH 4~20mA 아나로그 출력
- RS485 Modbus RTU통신기능
- 세련된 감각의 SUS (Stainless Steel) 재질 전면 판넬

spec

■ 특징
 - 합리적인 가격과 컴펙트한 사이즈
- 매립 설치용 일체형 트랜스미터
- 4-Digit FND 디스플레이
- 정전 용량식 터치 버튼
- 1-CH 디지털 알람 출력
- 1-CH 4~20mA 아나로그 출력
- RS485 Modbus RTU통신기능
- 세련된 감각의 SUS (Stainless Steel) 재질 전면 판넬

■ 차압
압력범위 ±25Pa, ±125Pa, ±500Pa
정밀도 ±3% of reading
영점 정밀도 ±0.1Pa(±25Pa, ±125Pa) / ±0.2Pa(±500Pa)
반복성 0.5% of reading
신뢰성 0.1Pa/year
측정매개 Air, N₂, O₂
압력표시단위 Pa, mmHg, InH₂O, mmAq(mmH₂O), hPa, kPa, mbar

■ 입출력 사양
입력전원 24Vdc ±10%, 24Vac ±10%, 50/60Hz
소비전력 max, 120mA @24Vdc
릴레이 출력 1-CH, 5A, 250Vac
전류 출력 1-CH, 4-20mA
디지털 출력 RS485 Modbus RTU
재질 SUS303 Hairline
화면 4-Digits, 0.6inch FND
동작온도 온도 -10 ~ 60℃, (단, 결로가 없는 상태)
보관온도 온도 -20 ~ 70℃, 습도 95%RH 이하
외형치수 90(W)mm x 180(H) x 40(D)mm
보호등급 IP65 (전면 판넬)
제품무게 260g

■ 주문정보
DP1000- 상세정보
①출력사항 00-   릴레이출력
A1-   릴레이출력+4-20mA
R4-   릴레이출력+RS485
A1R4-   릴레이출력+4-20mA+RS485
②차압범위   25 -25 ~ +25 Pa
  125 -125 ~ +125 Pa
  500 -500 ~ +500 Pa

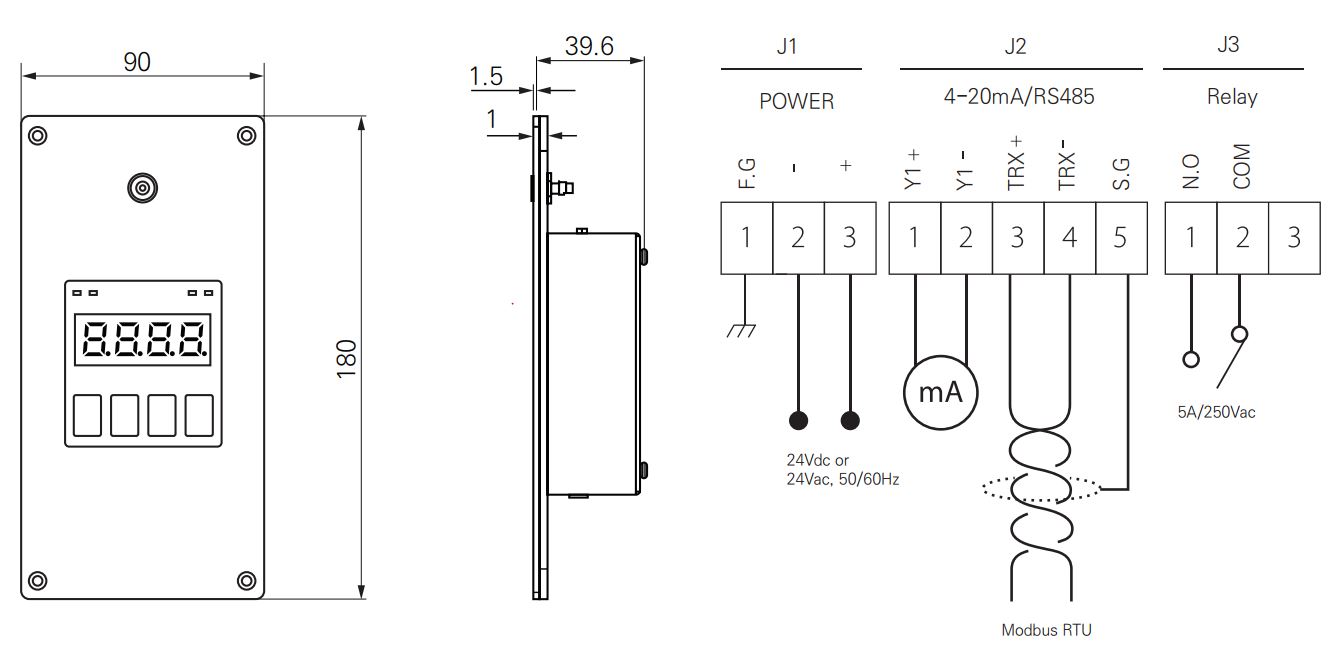

■ 외형치수 및 결선도
