센서기기

[GTX210] CO2(이산화탄소) 트랜스미터

- 실시간 이산화탄소 감지 및 모니터링
- 높은 정밀도 및 장기 안정성
- NDIR방식의 이산화탄소 감지
- 3-CH 4-20mA or 0-10V 아나로그 출력
- RS485 출력
- 온도 / 습도 동시 측정 옵션 제공

spec

특징
- 실시간 이산화탄소 감지 및 모니터링
- 높은 정밀도 및 장기 안정성
- NDIR방식의 이산화탄소 감지
- 3-CH 4-20mA or 0-10V 아나로그 출력
- RS485 출력
- 온도 / 습도 동시 측정 옵션 제공

응용분야
- 공조 및 빌딩제어
- 원예, 과수, 버섯재배
- 과일 및 채소 저장고
- 가정 및 상업용 IAQ(Indoor Air Quality) 모니터링

사양
CO2센서
 측정방식  NDIR(비분산적외선감지) 방식
 측정범위  0~5000ppm
 측정정밀도  ±40ppm + 3% of reading (@22℃)
 안정성  < 2% of F.S
 비선형성  < 1% of F.S
 예열시간  < 30sec

온도, 습도센서
 온도센서  Band-gap sensor
 온도측정 범위   0~50℃
 온도측정 정밀도  ±0.4℃ (@25℃)
 습도센서  정전용량식 센서
 습도측정 범위  0~100%RH
 습도측정 정밀도  ±3.0%RH (25℃, 40~60%RH)

전기적 사양
 입력전원  24Vac/Vdc
 소비전력  max. 1.8W
 아나로그 출력   4-20mA 3-CH
 통신출력  RS485 modbus RTU (19200, 8, N,1)
 단자대  5pin, 2Pin 스크류터미널단자

사용환경
 동작온도  0~50℃ (0-95%RH, 결로가 없는 환경)
 보관온도  -20~70℃
 무게  240g
 ※ 제품 사양은 품질 향상을 위하여, 사전 예고 없이 변경될 수 있습니다.

주문사양
GTX210S - A1R4 - 5KP
GTX210  1. 센서종류  2. 출력사양  -  3. CO2 측정범위
 ①  S : CO2 (1-CH 아나로그 출력)
 H : CO2 + 온도 + 습도 측정
     (3-CH 아나로그 출력)

 ②    A1R4 : 아나로그
출력 + RS485 출력

 ③        2KP : 0~2000ppm
       5KP : 0~5000ppm

■ 외형도

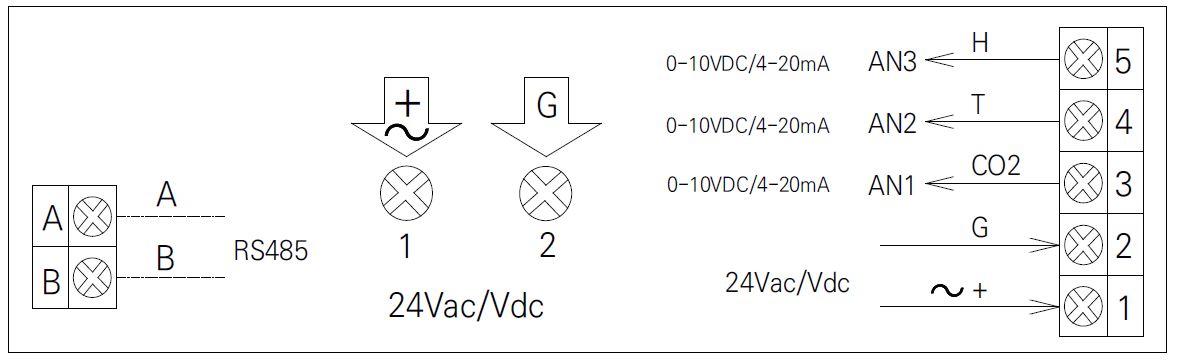

■ 결선도
